Mengenal Pengkabelan Pada Jaringan Komputer

Assalamualikum Warahmatullahi Wabarakatu

Okeyy untuk kalin yang ingin  bergelut di bidang IT, anda harus tahu tentang Pengkabelan. Kali inii saya akan berbagi tetang Pengkabelan.

A. Alat dan Bahan
- Tang Crimping
- Kabel UTP
- Konektor RJ 45
- Lan Tester

B. Maksud dan Tujuan
   Untuk pedoman saat membuat sebuah jaringan. Dapat mengerti perbedaan kabel Straight dan Cross

C. Temuan Masalah
Kurang teliti saat mengurutkan kabel.

D. Uraian



Tank Crimping

Tank crimping adalah alat untuk memong kabel UTP dan untuk menjepit ujung konektot, dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping kabel, alat ini bentuknya seperi tank biasa yang sering kita jumpai.



Kabel UTP

 Kabel UTP kita digunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kecil berwarna-warni.



Konektor RJ 45

Konektor RJ 45 adalah alat yang kita pasang ujung kabel UTP tujuannya agar kabel dapat kita pasang pada port LAN. Konektor RJ-45 harus  dipasangkan pada ujung kabel UTP apabila tidak maka kabel UTP tidak akan berguna.

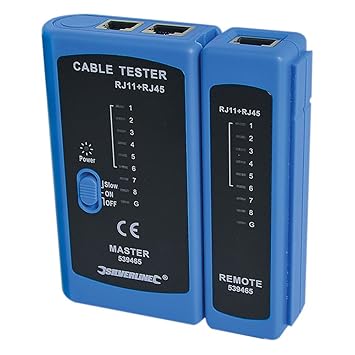

LAN Tester

LAN Tester adalah alat untuk menguji hasil crimpingan kabel kita, kalau crimpingan kita salah maka lampu di kabel Tester tidak akan menyala dan kalau hasil crimpingan kita sudah benar maka lampu kabel Terster akan menyala dengan otomatis. Jadi alat ini sangat berguna bagi kita untuk mengetahui hasil crimpingan kita.

Perbedaan Kabel Straight dan Cross

Kabel Straight merupakan kabel yang memiliki cara pemasangan yang sama antar ujung satu dengan yang lainnya. Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan TIA/EIA 369B (yang paling banyak dipakai) atau kadang-kadang juga dipakai sesuai standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut:

• Menghubungkan antara komputer dengan Switch.
• Menghubungkan Komputer dengan LAN pada Modem Cable/DSL.
• Menghubungkan Router dengan LAN pada modem Cable/DSl.
• Menghubungkan Switch ke Router.

Kabel Crossover merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung lainnya. Kable cross digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross.
Contoh penggunaan kabel crossover adalah sebagai berikut:

• Menghubungkan 2 buah Komputer secara langsung
• Menghubungkan 2 buah Switch
• Menghubungkan 2 buah Hub
• Menghubungkan Switch dengan Hub
• Menghubungkan Komputer dengan Router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun crossover) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Berikut Langkah-Langkah  Membuat Kabel Straight UTP

1. Kupas kabel UTP, kira-kira 2 cm.





2. Pisahkan Kabel-kabel tersebut dan luruskan, susunlah kabel-kabel tersebut dengan rapi berdasarkan warna seperti Orange Putih, Orange, Hijau Putih, Biru, Biru Putih,  Hijau, Coklat putih, dan Coklat.

3. Ratakan ujungnya dengan pisau atau Tang UTP.



4. Setetalah kabel tersusun, kemudian ambiil Conenector RJ-45, Connector ini terdiri dari 8 pin. Pin 1 dari connector ini adalah pin yang berada paling kiri.

5. Masukkan kabel-kabel tersebut hingga bagian ujungnya mentok di dalam Connector dan sampai selubung luar juga ikut masuk ke Connector sampai batas yang ada.



6. Pasang RJ-45 dengan Tang Crimping.

7. Setelah itu kita akanmencoba dengan menggunakan LAN Tester masukkan ujung kabel ke alatnya, kemudian nyalakan, kalu lampu led pada LAN Tester menyala semua, dari Nomer 1-8 berarti anda telah sukses.

Membuat Kabel Cross UTP

Membuat kabel cross memiliki langkah yang hampir sama dengan kabel straight. Perbedaan hanya terletak pada urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang memiliki urutan warna sama di ujung kabel, kable cross memiliki urutan warna yang berbeda pada kedua ujung kabel.

Ujung pertama sama dengan kabel straight:

1. Orange Putih
2. Orange
3. Hijau Putih
4. Biru
5. Biru Putih
6. Hijau
7. Coklat Putih
8. Coklat.

Untuk ujung kabel yang kedua, susunan warna berbeda dengan ujung pertama. adapun susunan warnanya adalah sebagai berikut:

1. Hijau Putih
2. Hijau
3. Orange Putih
4. Biru
5. Biru Putih
6. Orange
7. Coklat Putih
8. Coklat

Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang Conncector RJ-45 dengan benar, selubung kabel (warna hijau) ikut masuk kedalam konektor.



E. Kesimpulan

   Berhatih-hatilah pada saat menngelupas ujung kabel. Dan telitilah pada saat mengurutkan kabel UTP dan pada saat memasukkan ke RJ-45.
